Ki Pro GO

多通道H.264录放机


Ki Pro GO 是 AJA 便携式多通道 H.264 录放机,利用更具性价比的存储介质(如U盘)或利用基于网络的存储,可提供高达 4 通道 HD 和 SD 的同时录制。4x 3G-SDI 和 4x HDMI 带灵活通道分配的数字视频输入,可支持包括摄像机在内的最新型视频源。


Ki Pro GO 产品的 v2.0 固件升级,本次固件更新增强了针对 H.264 的录制质量和可靠性的提升,其中就包括对 25Mbps、10-bit 和 4:2:2 色彩空间的录制支持,以及带 LTC 的全新扩展时码功能、增强 Super Out 和前面板音频监视、系统内磁盘格式化、网络文件下载和集群录制的支持。


Ki Pro GO v3.0 固件版本,为其多通道 H.264 录制和播放设备引入了扩展的录制选项:通过千兆以太网端口实现基于网络的录制,并支持SMB协议。


产品亮点:


1.支持4路SD或HD H264,1080p60,10bit,4:2:2录制。

2.可选录制码流5Mbps到25Mbps。

3.可录制到USB3.2 Gen或SMB网络存储。

4.多通道信号源免同步。

5.提供SDI和HDMI输出多通道画面。

6.支持面板按钮控制和网页控制。

7.通过网络接口在控制页面可下载素材。

8.支持多录机GANG集控模式。

9.支持从模拟音频口输入LTC时间码。

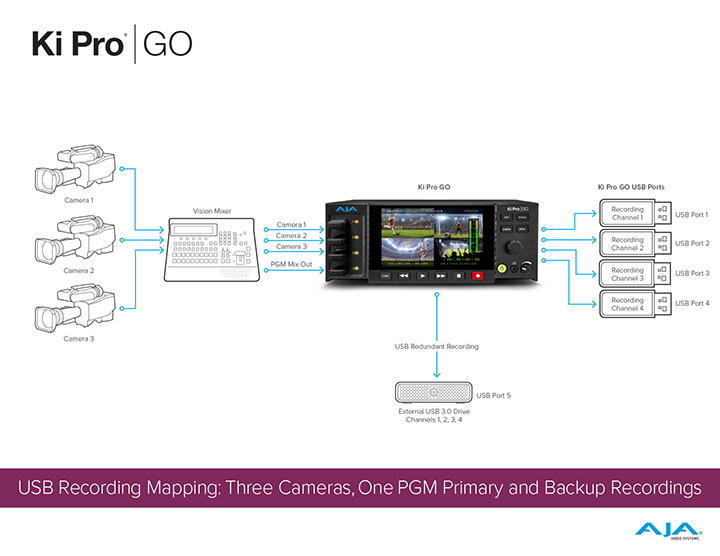

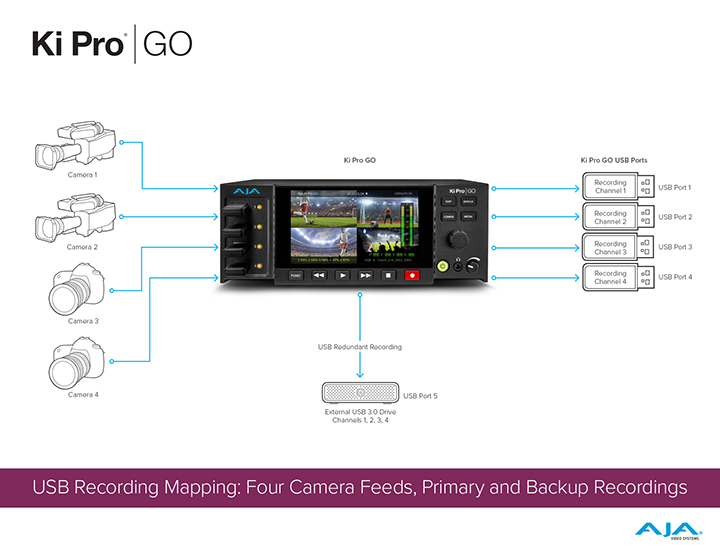

10.提供5个USB接口录制,可任意搭配录制通道及备份录制。




网络录制

通过使用NAS 存储扩展您的录制功能。只需通过标准的千兆以太网网络将您的存储与 Ki Pro GO 连接,即可充分利用网络存储的所有特性。使用 NAS 作为主存储位置或辅助(备份)存储媒体时,您甚至可以同时录制到 NAS 和基于 USB 的本地存储,这将是共享存储与便携性的完美结合。


Ki Pro GO 简洁且直观的用户界面使得 NAS 的设置更加容易。只需输入存储的 IP 地址、以及必需的用户授信和希望使用的 SMB 方言,然后就可以录制了。Ki Pro GO 通过自动检测您的 NAS 系统的 SMB 方言并自我配置以匹配,进一步简化了设置。SMB 授信还可以存储在系统预置中,并在按下按钮进行“动态”系统重新配置时收回。

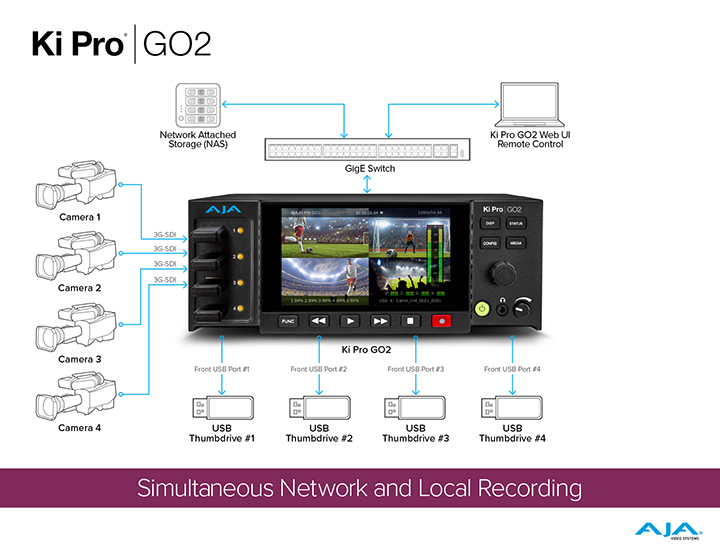

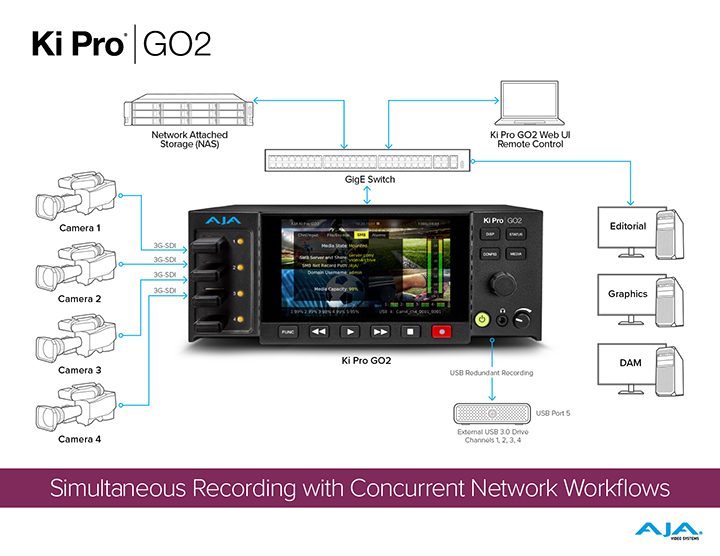

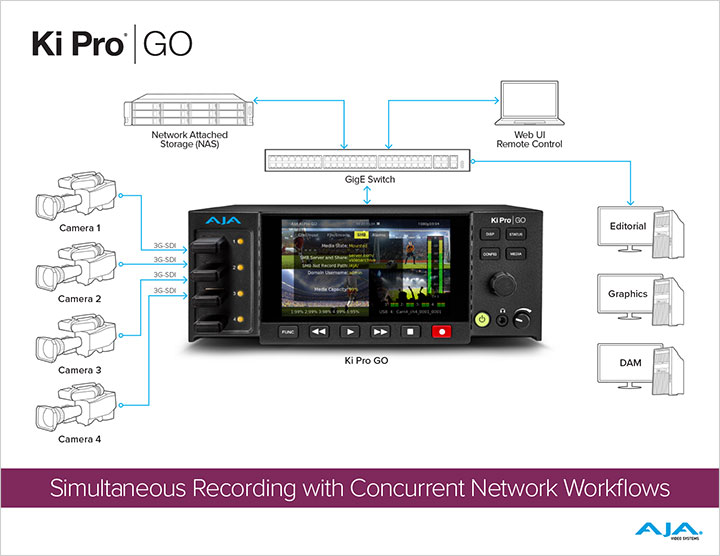

本地和 NAS 录制

在这个工作流程中,我们可以看到 Ki Pro GO 正在从摄像机 1 到 4 接收视频源,通过前端的 USB 端口,Ki Pro GO 正在将输入源录制在本地的 U 盘上;Ki Pro GO 还通过千兆以太网连接到千兆以太网交换机和 NAS 上,并进行同步录制。编辑、图形和数字资产管理 (DAM) 工作站也连接到与 Ki Pro GO 相同的网络,两者都可以访问 NAS。

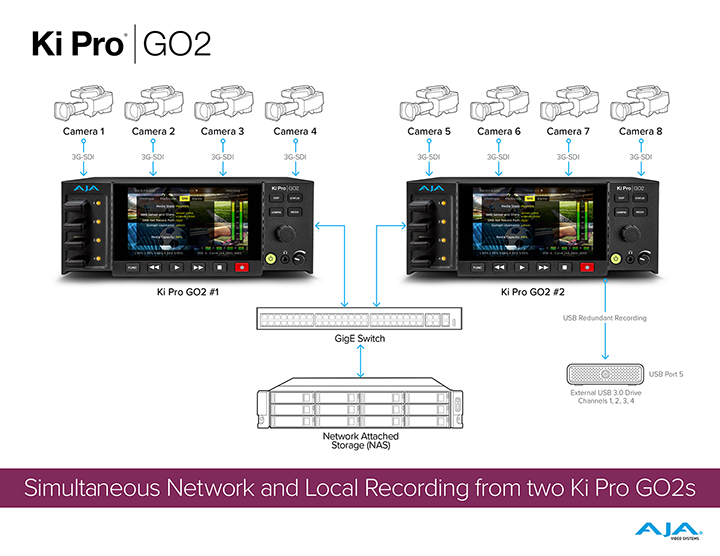

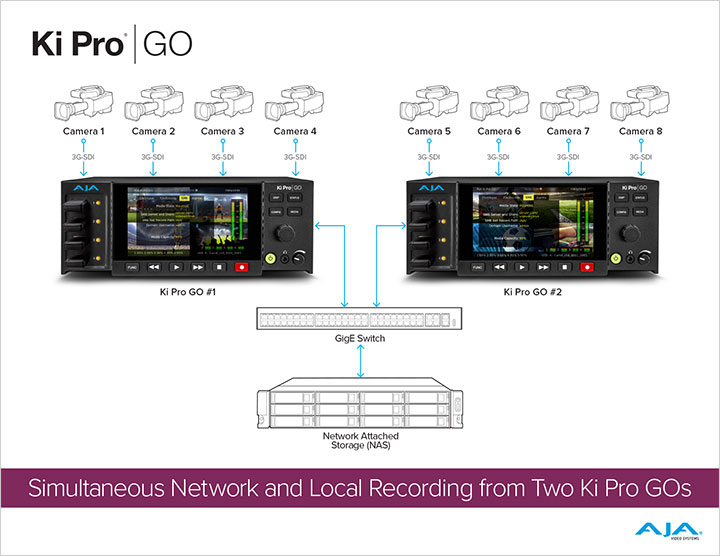

使用单一 NAS 进行多单元录制

这个工作流程显示了两个 Ki Pro GO 单元,第一组接收来自摄像机 1 到 4 的视频源,第二组接收来自摄像机 5 到 8 的视频源。每组 Ki Pro GO 都通过前端 USB 端口将输入源录制在本地的 U 盘上。两组 Ki Pro GO 都通过千兆以太网连接到一台千兆以太网交换机上。连接在同一个网络的 NAS 也就成为摄像机 1 到 8 的第二个录制目的地。

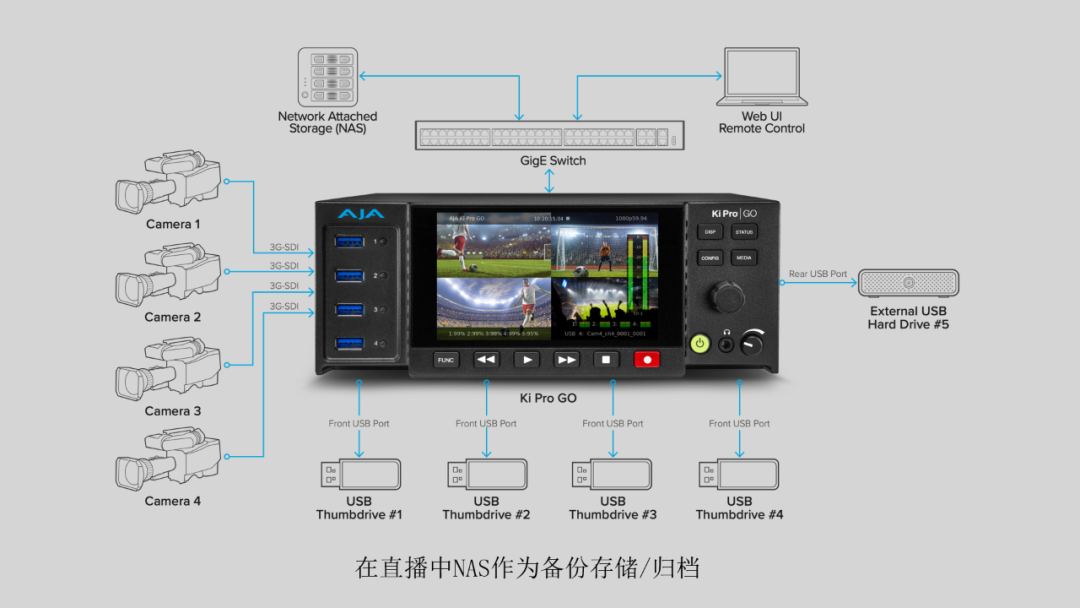

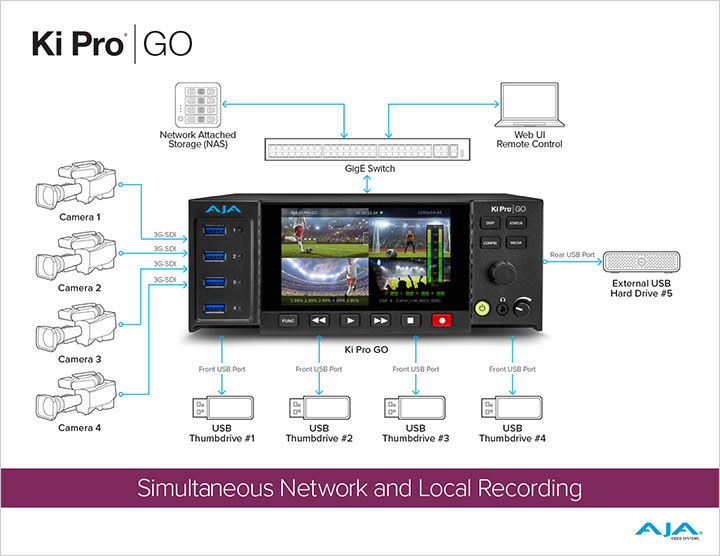

同时录制至多种目的地

这个工作流程显示了 Ki Pro GO 从摄像机 1 到 4 接收视频源。Ki Pro GO 在连接多种 USB 存储设备的同时与 NAS 通过千兆以太网连接,提供了极大的灵活性。


技术参数

Video Formats

  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

  • (HD) 1080i 50, 59.94, 60*

  • (HD) 1080PsF 23.98, 24, 25, 29.97, 30*,**

  • (HD) 720p 50, 59.94, 60

  • (SD) 525i 59.94*

  • (SD) 625i 50*



* Recording will be converted to progressive
** PsF input support only



Note: Multi-channel recording requires the same frame rate and resolution for all input sources.


Video Codec Support

  • Supports H.264/MPEG-4

  • up to 25 Mbps recorded output


Audio Codec Support

  • 4x audio compression codecs

  • 2-channel audio support for each

  • up to 320 kbps

  • MPEG-4 AAC-LC


Codec Container

  • .MP4


Removable Storage

  • 5x USB 3.2 Gen 1 (5 Gbps) ports

  • All ports are also compatible with the following standards:

    • USB 2.0 (480 Mbps)

    • USB 3.0 (5 Gbps)*

    • USB 3.2 Gen 1 (5 Gbps)*

  • 5V 1A max current per port



*Also referred to as SuperSpeed USB


Removable Storage File System Support

  • FAT file systems

    • FAT16

    • FAT32

    • exFAT

  • In-system formatting support for exFAT only


Network Storage

  • SMB support via GigE port*

    • Only 1 network storage device can be used at any one time

    • Connection via IP address or DNS entry

    • Requires (externally defined) Domain name, Domain user name, user password

    • Customer must ensure sufficient bandwidth is available for recording*



*GigE network connectivity to storage is required, with 150Mb/s of bandwidth permanently available for media storage.


SMB Protocols Supported

  • SMB 3.1.1

  • SMB 3.0.2

  • SMB 3.02

  • SMB 2.1

  • SMB 2.0

  • SMB 1.0


Video Input

  • 4x 3G-SDI BNC, SMPTE-259/292/424, 4:2:2 10-bit

  • 4x HDMI standard Type A connector

  • HDMI v1.4a

    • 4:4:4 RGB 8, 10-bit (deep color)

    • 4:2:2 YCbCr 8/10/12-bit

    • 4:2:0 YCbCr 8-bit


Video Output

  • 5x 3G-SDI BNC, SMPTE-259/292/424, 4:2:2 10-bit

  • 1x HDMI standard Type A connector

  • HDMI v1.4a

    • 4:4:4 RGB 8, 10-bit (deep color)

    • 4:2:2 YCbCr 8/10/12-bit

    • 4:2:0 YCbCr 8-bit


Audio Input

  • 4x SDI Audio

    • 2-channel, 24-bit embedded audio

    • 48 kHz sample rate, synchronous

    • Sample rate converted to 48 kHz internally

  • 4x HDMI Audio

    • 2-channel, 24-bit HDMI embedded audio

    • 32 kHz, 44.1 kHz, 48 kHz sample rates, synchronous

    • Sample rate converted to 48 kHz internally

  • 2x XLR input

    • Line/Mic/+48V Phantom Power Mic Levels supported (selectable by rear switch)

    • +24 dB full scale digital

    • +/- 0.3 dBFS 20 Hz to 20 kHz response

    • THD+N <= -90 dB


Audio Output

  • 5x SDI embedded

    • 2-channel, 24-bit embedded audio

    • 48 kHz sample rate, synchronous

  • 1x HDMI embedded

    • 2-channel, 24-bit embedded audio

    • 48 kHz sample rate, synchronous

  • Stereo unbalanced headphone jack (1x 3.5mm jack) with volume control

  • 2-channel unbalanced 2x RCA connectors


Video Conversion

  • Deinterlacing for recording

  • Interlacing for playback (optional)

  • PsF to progressive


Timecode

  • SDI RP188/SMPTE 12M via SDI BNC

  • LTC input (via Analog Audio XLR in R)

  • TC Super Out


Reference Input

  • External, 2x BNC

  • Looping, nonterminating

  • Input reference formats:

    • 525i 59.94

    • 625i 50

    • 720p 59.94

    • 720p 50

    • 1080i 59.94

    • 1080i 50

    • 1080p 23.98

    • 1080PsF 23.98

    • 1080p 24

    • 1080PsF 24

    • 1080p 25

    • 1080PsF 25

    • (HD) Tri-level sync

    • (SD) Analog composite


Network Interface

  • 1x LAN connector (RJ-45 connector, 10/100/1000)

  • Embedded web server for remote control

  • Configuration and Transport Control via WEB Interface

  • Clip upload/download via Web Interface

  • Remote control via REST


User Interface

  • Rotary Selector knob

  • Dedicated backlit transport controls and menu buttons

  • Large 1280 x 720 TFT LCD display with Video Monitor and Menu/Status Overlays


Size (w x d x h)

  • 8.64" x 10.59" x 3.31" (219.46 x 268.9 x 84.08 mm)


Weight

  • 5.1 lbs (2.3 kg)


Power

  • External power supply required

    • Enclosure: Dual, redundant, 12-18VDC regulated, 4-pin XLR, 55W typical, 90W max.

    • AC adapter, included: 100-240VAC, 50/60 Hz, universal input, 12V, 7A output

    • Optional redundant AC adapter sold separately, KPU-PWR-SUPPLY


Environment

  • Safe Operating Temperature: 0 to 40 C (32 to 104 F)

  • Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)

  • Operating Relative Humidity: 10-90% noncondensing

  • Operating Altitude: <3,000 meters (<10,000 feet)
