一站式多通道直播视频解决方案

与NDI和HLS兼容

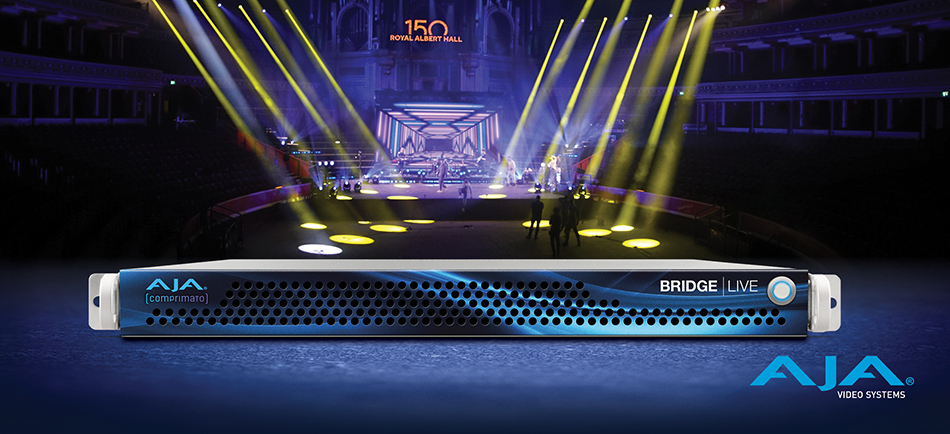

BRIDGE LIVE 是一套完整的流媒体应用解决方案,可以应对任何严苛的工作流程。其具有高性能 12G-SDI 视频编码/解码能力,以及基于流媒体的转码,灵活的 I/O,全面的元数据支持,支持 CC 字幕等功能。所有这些都集成在 1RU 大小的机箱内,并且具备冗余电源。

BRIDGE LIVE 专为低延时和高质量工作流程所设计,支持广泛的编解码、容器和协议,可应用于广泛的使用案例之中。多路输入实时推流至诸如:企鹅电竞、B站直播或斗鱼等平台,BRIDGE LIVE 可为生产制作和后期的远程协作提供高质量的参考视频;可将远程直播的 SDI 视频资源回程传输到媒体制作中心;SDI 至 MPEG-TS 的转换可用于 电信/IPTV/有限电视等网络;在公共网路,通过编码用于自适应比特率(ABR)阶梯配置文件的内容分发或用于切换 OTT 封装等。


观看这段视频,了解更多关于 BRIDGE LIVE 的信息。它包括 BRIDGE LIVE 在 12G-SDI 源和目的地之间的实时编码、解码和转换能力。BRIDGE LIVE 提供从 H.265、H.264、H.262 (MPEG2-TS) 到可选配的 JPEG 2000 编解码,使用包括 SRT 在内的各种传输协议,以满足安全和可靠的传输需求。



AJA 与 Comprimato
BRIDGE LIVE 代表了 AJA 和 Comprimato 之间令人兴奋的合作关系,双方一直以来都是行业创新者。AJA 的硬件开发和视频 I/O 专业能力与 Comprimato 的转码和网络传输技术相结合,意味着使用者可以在行业竞争中体会到 BRIDGE LIVE 带来的通用性、效率和质量优势。AJA 和 Comprimato 公司之间的通力合作确保了 BRIDGE LIVE 可以提供 H.265 (HEVC)、H.264 (AVC MPEG-4)、H.262 (MPEG-2) 和 JPEG 2000(可选购)编码、解码或转码所需的性能和可靠性。




硬件

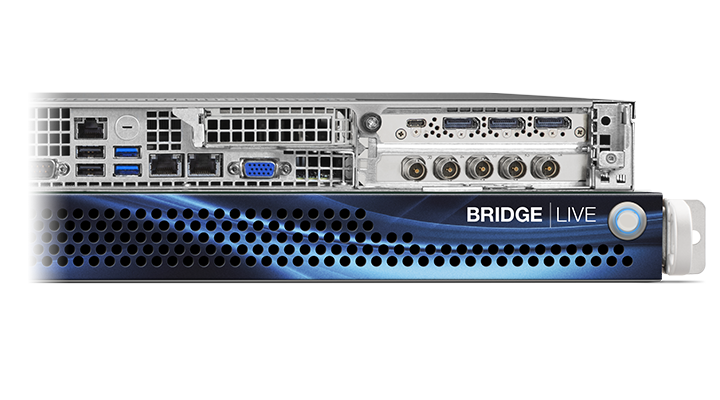

BRIDGE LIVE 可同时支持最多 4x3G-SDI,或 1x12G-SDI,可在 1RU 大小的机箱内实现 4 个 HD 通道或 1 个 UltraHD 通道的 SDI 视频 I/O。双 10GigE 以太网端口提供网络连接,提供双电源。

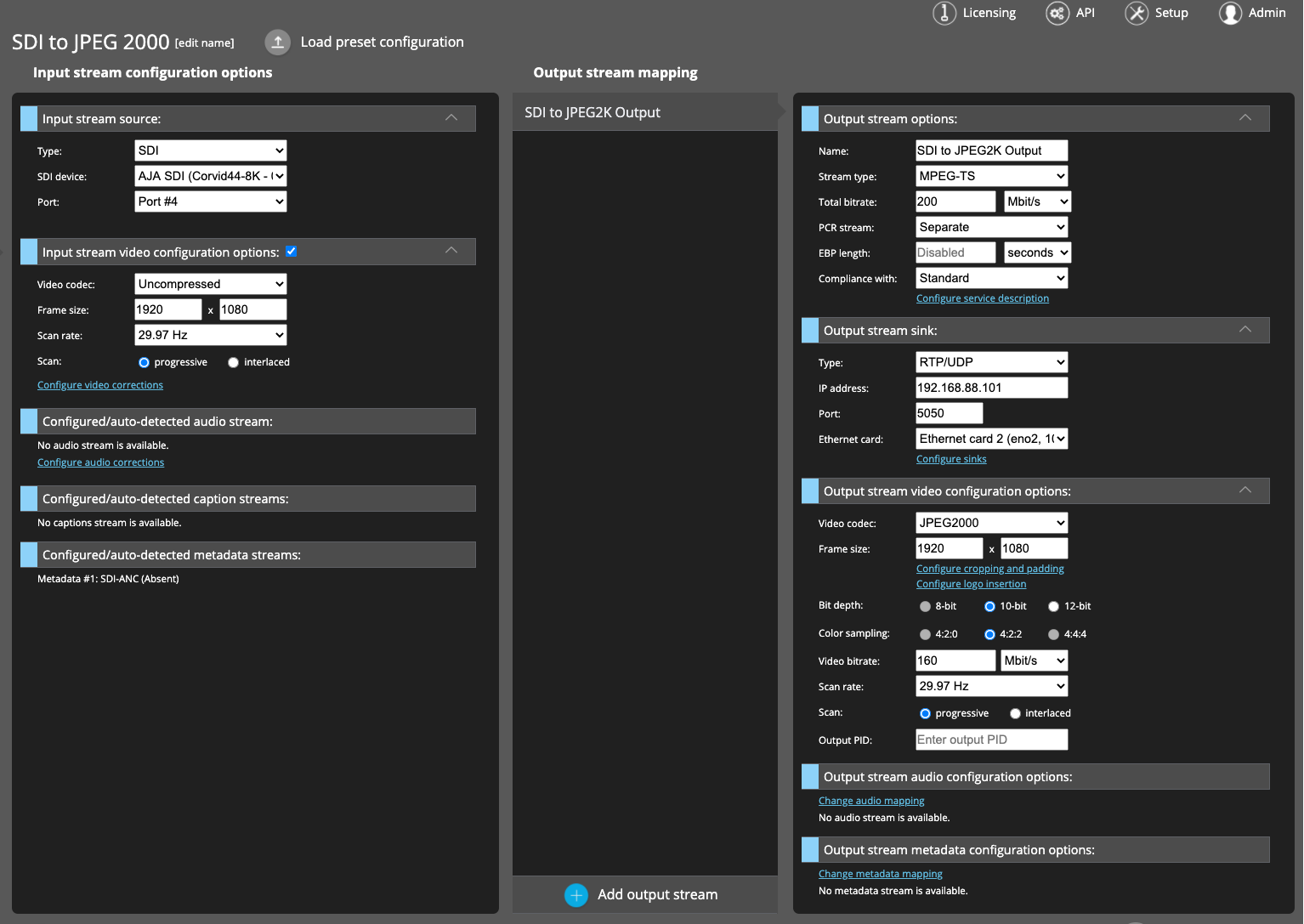

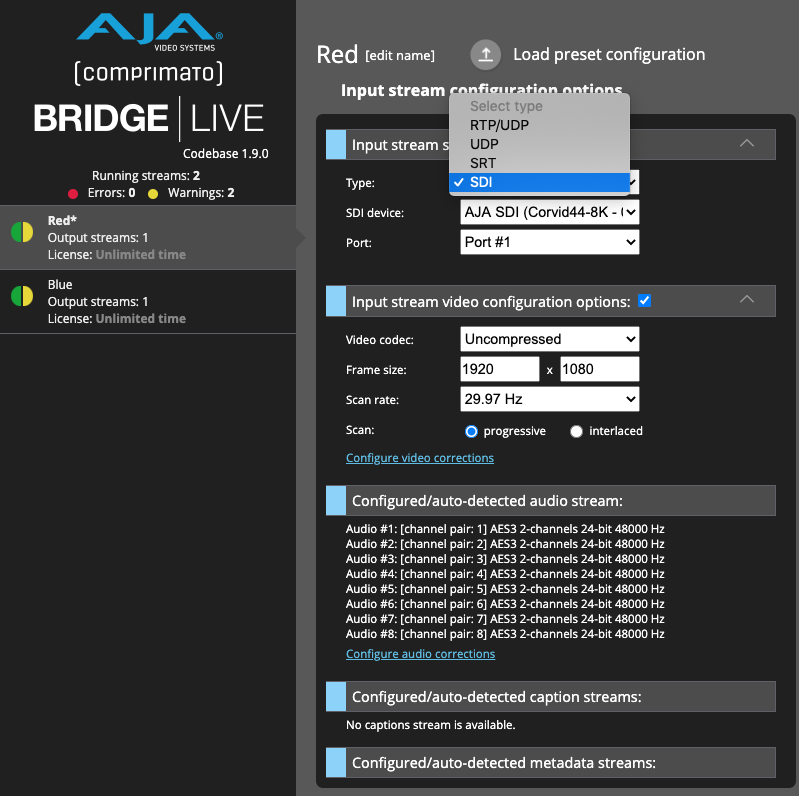

通过网络浏览器或本地显示设备支持对 BRIDGE LIVE 的管理、监看和访问;通过 REST API  和 SNMP 支持间接未知监看和自动化操作。




支持元数据和 CC

BRIDGE LIVE 完全支持 CC 字幕和附加元数据,这是低成本编码设备经常忽视的。

  • SCTE-35/SCTE-104 广告插入标记。

  • CEA-608/CEA-708Closed Captioning,包含转换。

  • 嵌入 Closed Captioning/Subtitles 至 H.264 SEI 信息。

  • 元数据可通过。

  • 支持 MPEG-2 辅助数据包 SMPTE 2038。

  • Electronic ProgramGuide (EPG)  输入。




传输、编码和交付

BRIDGE LIVE 可以被配置用于低延时或高质量任务。根据配置的不同,延迟可以低至 200ms。并且,BRIDGE LIVE 可轻而易举的根据您工作流程的需要,提供内容移动和交付的工具。

  • RTMP RTMPS

  • RTP UDP

  • SRT (加加密)

  • ABRLadder Profiles(自适应比特率阶梯配置文件)

  • 切换用于 OTT 封装

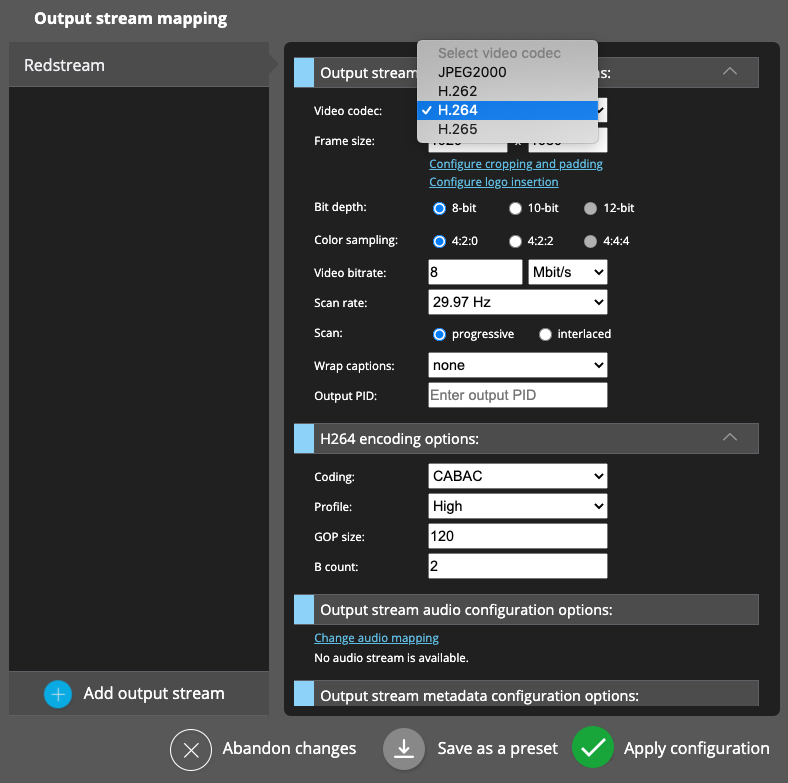

支持的编码/解码

BRIDGE LIVE 支持以下配置,用于在 SDI 和流媒体格式之间进行编码和解码。可以从单个 SDI 输入派生出多个流/格式/目的地。

H.265 (HEVC):

  • 8-bit 或 10-bit

  • 4:2:0

  • 最高 4 路同时 60p HD 编码/解码 或 1x 60p UltraHD 编码/解码 至/从 SDI

  • 支持 SRT RTMP 和 MPEG-TS 协议


H.264 (AVC):

  • 8-bit 或 10-bit

  • 4:2:0 或 4:2:2

  • 最高 4 路同时 60p HD 编码/解码 或 1x 60p UltraHD 编码/解码 至/从 SDI 带 HQ 选项

  • 支持 SRT RTMP 和 MPEG-TS 协议


H.262 (MPEG-2):

  • 8-bit

  • 4:2:0

  • 最高 4 路同时 30p/60i HD 编码/解码 或 最高 2 路同时 60p HD 编码/解码 至/从 SDI 带 HQ 选项

  • 支持 SRT RTMP 和 MPEG-TS 协议



可选购的JPEG 2000 VSF TR-01 编码/解码许可

BRIDGE LIVE功能可以扩展到高质量JPEG 2000的编码和解码。

JPEG 2000 (TR-01)

  • 10-bit

  • 4:2:2

  • 最高 4 路同时 60p HD 编码 (80-220Mbps) 或 1x 60p UltraHD 编码/解码 (最高 800Mbs)

  • 支持 SRT 和 MPEG-TS 协议

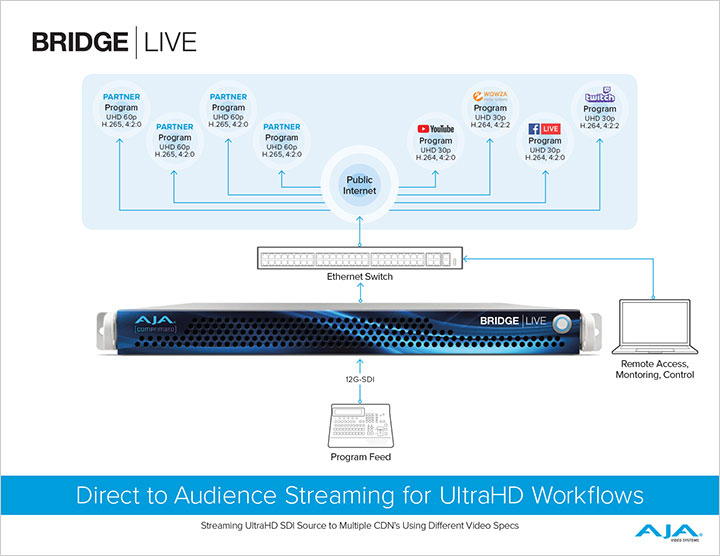

LiveDirect-to-Audience Streaming

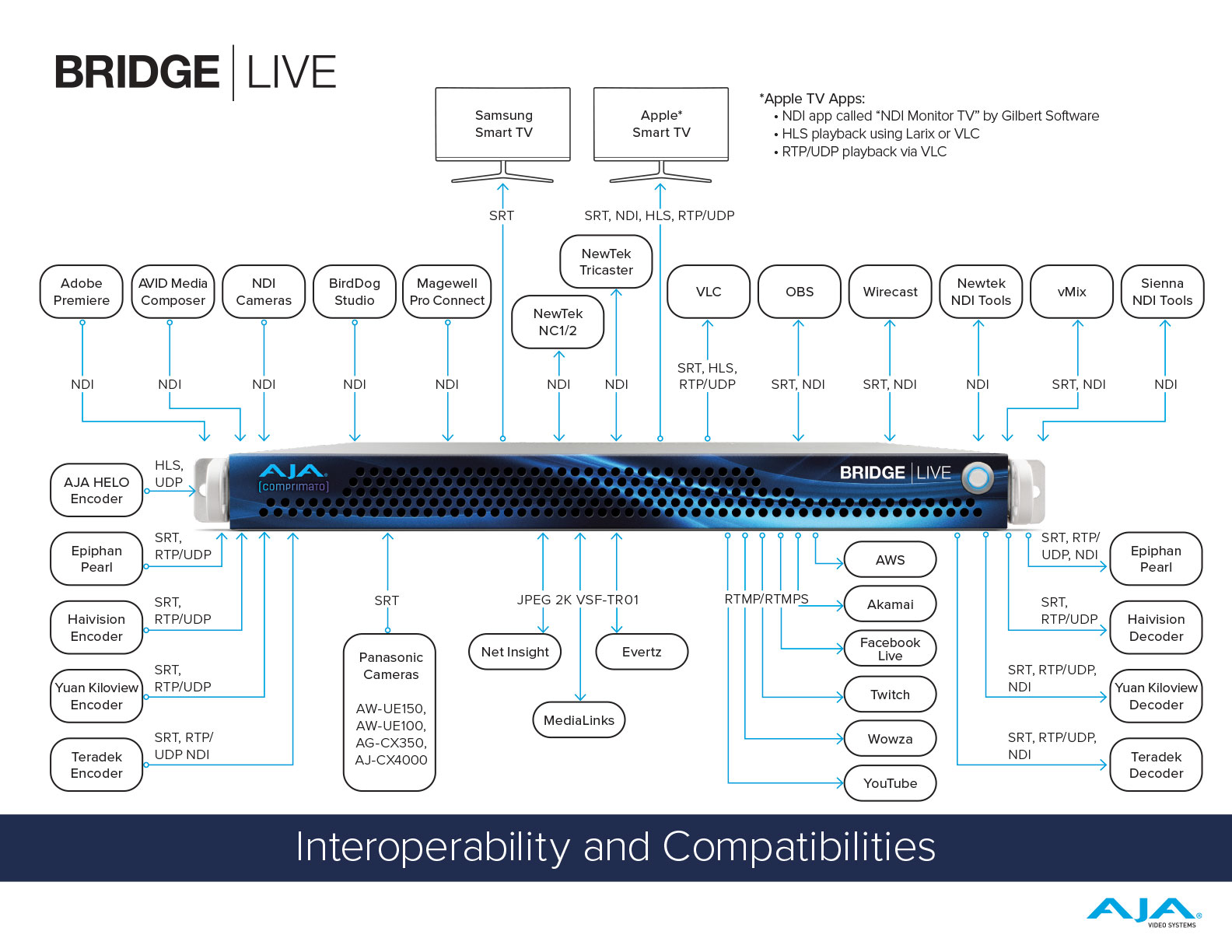

BRIDGE LIVE 为流媒体视频直播提供了一个全面的平台,支持包括 SRT RTMP/S RTP/UDP 和 MPEG-TS 流,使用这些标准协议,可以广泛支持 Twitch、YouTube Live 和 Facebook Live 等流媒体服务。BRIDGE LIVE 构建在 AJA HELO 之上,其包含了灵活的多路输入、更广泛的格式和比特率,以及针对元数据和冗余的支持。

推流至 CDN 网络用于交付时,BRIDGE LIVE 可以同时向合作伙伴交付不同类型的流,以便重新传输、转码或存储。

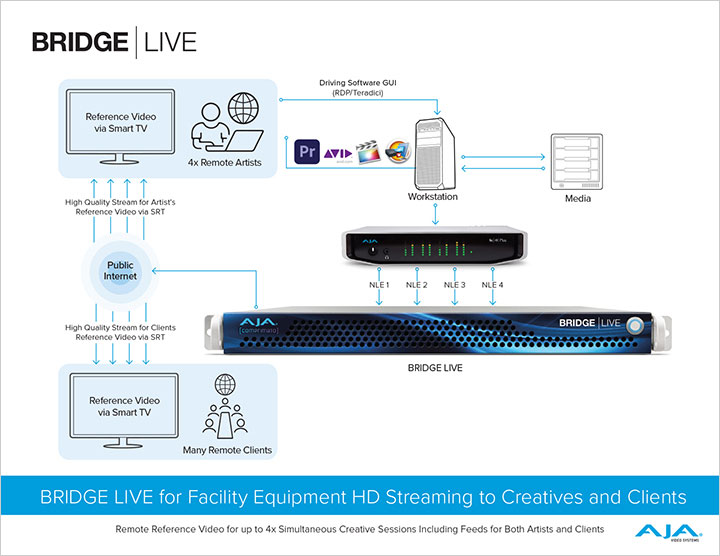

远程参考视频协作
生产制作与后期:使用参考质量的视频连接远程的艺术人员和客户,可为那些不能在现场的人参与制作提供一个高质量的窗口。

BRIDGE LIVE 可灵活的将媒体和设备留在安全和易于管理的设施中,利用参考视频,创新型人才可以远程协同工作。

BRIDGE LIVE 对现有的 GUI 驱动技术(如 RDP、Teradici )进行了改进,采用了基于参考质量的视频,以增强创意信心。在 H.265(4:2:0 10bit) 和 H.264(4:2:2 10bit) 之间选择,或者选购 JPEG 2000 (4:2:2 10-bit) 意味着在质量和延迟方面有更多的选择和灵活性来满足您的需求。

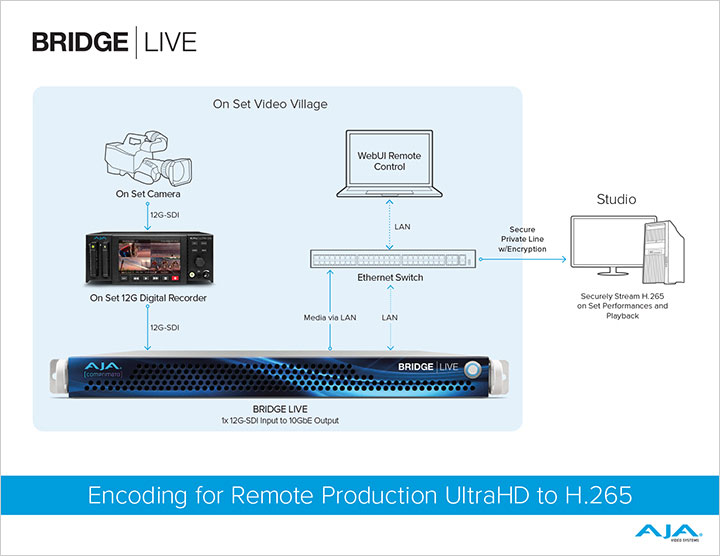

远程制作编码
BRIDGE LIVE 可以灵活的在现场录制设备上点击视频和对摄像机输出进行流处理(通过加密的安全专用线路)。不在现场的人员通过这个高质量的窗口可以参与制作。

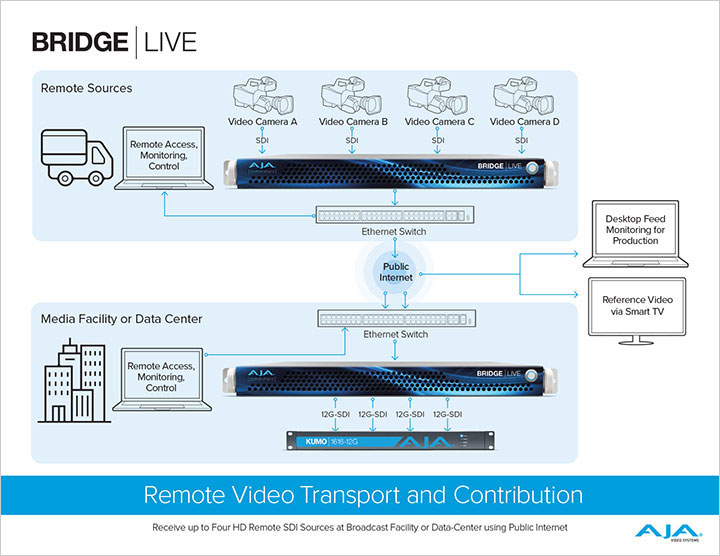

远程视频传输和提供
对于播出,BRIDGE LIVE 直播提供了一种有效的机制,可将远程直播的 SDI 视频源回溯到媒体制作设备,以便将其转换回 SDI,可在内部设施的 SDI 路由器上用于正在进行的制作/传输。

用于远程制作的传统安全线路可能非常昂贵,在生产开始和结束之前和之后的一段时间会收取额外费用。BRIDGE LIVE 允许源摄像机和本地节目输出通过公共互联网传输,在制作过程中不因提早或长期使用而增加成本。针对于对时间要求严苛的制作项目,BRIDGE LIVE 提供了比传统安全线路更低的延迟。

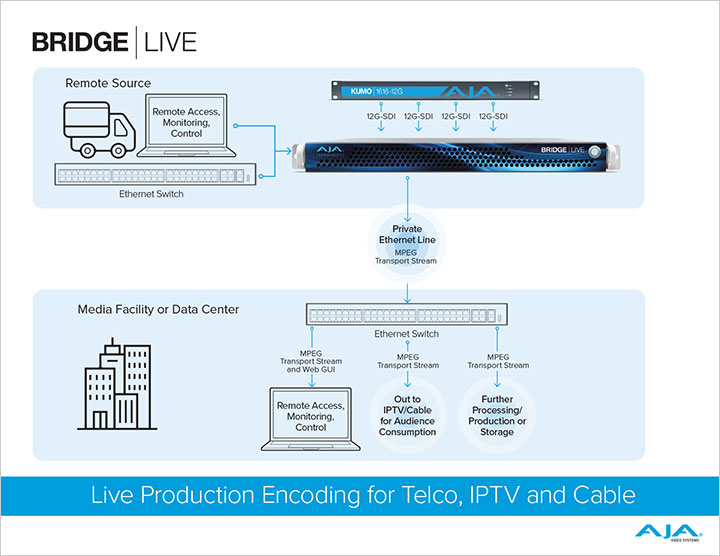

直播制作编码
电信运营商、IPTV 和有线电视运营商通常提供一个 SDI 源或一个现场实况或现场制作,需要利用 H.264/H.262 编码进行简单的 MPEG-TransportStream。这个交付的流可能需要进行进一步处理(存储、制作),或者直接推流到 IPTV/有线电视网。

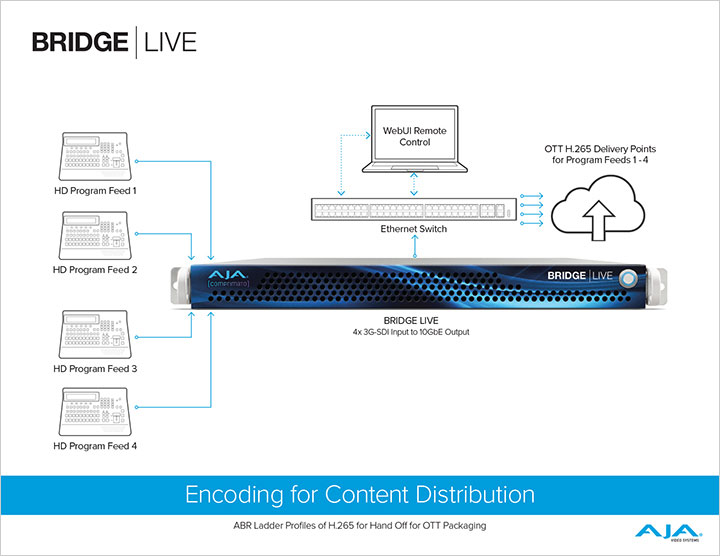

内容分发编码
对于工作室和广播应用,BRIDGE LIVE 将已编辑和处理的内容分发给合作伙伴,以便随后向观众播放。BRIDGE LIVE 提供自适应比特率 (ABR) 阶梯配置文件和切换用于 OTT 封装。



BRIDGE LIVE v1.12功能亮点包括:

  • 双向 NDI-SDI 转换

       a:接收 NDI 并解码为 SDI

       b:输入并编码 SDI 为 NDI

  • 双向 NDI-IP 视频流转换

       a:接收 NDI 和转码为 IP 视频流 (i.e., H.265, H.264)

       b:接收 IP 视频流 (i.e., H.265, H.264) 并转码为 NDI

       c:通过 RTP/UDP/SRT 集成远程 NDI 和非 NDI 设备/设施

       d:直接进入 NDI 网络,并提供通往 CDN 或其他交付机制的通道

  • HLS 输出(HD):将 SDI 源和 IP 视频流输入 BRIDGE LIVE 并进行编码,用于与广泛使用的设备和软件共享,或通过 HLS 远程筛选到 iOS 和 iPadOS 设备。

  • 视频预览:针对 SDI 输入,BRIDGE LIVE 图形用户界面支持视频预览缩略图,基于安全考虑,即使不能 “go live” 检查内容,亦可接收用于正确的 SDI 输入/内容编码的视觉确认。

  • 用户体验提升:探索更直观的配置和选项,例如 “start detecting input” 和 “set as input” 按钮,增强响应能力。

  • 提供新的恢复出厂设置的方式:可选择从启动菜单中快速完成恢复出厂设置。

技术参数

Video Formats

  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60

  • (HD) 1080i 50, 59.94, 60

  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

  • (HD) 720p 50, 59.94, 60

  • (SD) 625i 50

  • (SD) 525i 59.94


Video Color Component Sampling

  • SDI

    • YCbCr, 4:2:2, 10-bit

  • Transport Streams

    • YCbCr, 4:2:2, 10-bit/8-bit

    • YCbCr, 4:2:0, 10-bit/8-bit

  • NDI

    • P216, 4:2:2, 16-bit

    • UYVY, 4:2:2, 8-bit


Video Codecs

  • H.264 (AVC, MPEG-4)

  • H.265 (HEVC)

  • JPEG 2000 (VSF TR 01)

  • MPEG-2

  • NDI


Audio Streams/Codecs

  • AAC

  • AC3

  • E-AC3 (input)

  • MPEG-2 Audio

  • NDI (uncompressed float)

  • Uncompressed PCM (multi-channel), SMPTE 302M-2007


Metadata

  • Closed Captioning (EIA-608/708)

  • Line 21 Captions

  • Metadata pass-through

  • MPEG-2 ancillary packet support, SMPTE 2038

  • SCTE-35, SCTE-104 (pass-through)

  • Subtitles embedded within H.264 SEI messages

  • Electronic program guide (EPG) on input


Containers and Protocols

  • HLS (input)

    • AVC TS segments

    • Fragmented MP4

  • HLS (output)

    • AVC TS segments

  • MPEG-TS

  • MPTS (input)

  • RTMP/RTMPS (output)

  • RTP, UDP

  • SRT (including encryption)

  • VSF-TR01


Video Processing

  • Auto Color Component Sampling based on I/O settings

  • Cropping / Padding

  • Color adjustments

  • Deinterlacing

  • Frame rate 50% down-conversion (60p->30p, 59.94->29.97, 50p->25p)

  • Frame rate up-conversion (50i->50p)

  • Logo insertion

  • Resizing


Audio Processing

  • Channel Remapping

  • Gain

  • Sample Rate conversion


Synchronization

  • Input PCR

    • Global configuration (in separate transport stream)

    • Local configuration (in each transport stream)

  • Output PTS

    • Pass-through

    • Add offset to input PTS

  • NTP

    • Encoder Synchronous Multi-Channel Transport

  • PCR

    • Decoder Synchronous Multi-Channel Transport


Performance

  • Stream startup time maximum 5 seconds after configuration applied

  • Latency down to sub 150ms input to output (based on codec and other parameters)

  • Up to 4 simultaneous primary HD streams, plus additional output variations per stream*

  • Up to 1 primary UltraHD stream, plus additional output variations of that stream*



*Final additional stream count per output is dependent on configuration


Video Input Digital

  • 12G-SDI, SMPTE-2082, 10-bit

  • 6G-SDI*, SMPTE-2081, 10-bit

  • 3G-SDI, SMPTE-424, 10-bit

  • 1.5G-SDI, SMPTE 292M, 10-bit

  • 270 Mbit/s SDI, SMPTE 259M-C, 10-bit



*UltraHD 30p supported, no other SMPTE-2081 support at this time


Video Output Digital

  • 12G-SDI, SMPTE-2082, 10-bit

  • 6G-SDI*, SMPTE-2081, 10-bit

  • 3G-SDI, SMPTE-424, 10-bit

  • 1.5G-SDI, SMPTE 292M, 10-bit

  • 270 Mbit/s SDI, SMPTE 259M-C, 10-bit



*UltraHD 30p supported, no other SMPTE-2081 support at this time


Audio Input Digital

  • 16-channel, 16 and 24-bit SDI embedded audio, 48 kHz sample rate, synchronous per SDI connection


Audio Output Digital

  • 16-channel, 16 and 24-bit SDI embedded audio, 48 kHz sample rate, synchronous per SDI connection


Configuration and Monitoring

  • Local “Kiosk” interface (keyboard, mouse and monitor)

  • Remote access via Browser

  • REST API

  • SNMP


Form Factor

  • 1RU turnkey system

  • 4x full size BNC (12G/6G/3G/1.5G-SDI compatible)

  • 2x 10GigE

  • Local interface via Display Port and USB

  • OS custom image

  • Updates and licenses via download


Size (w x d x h)

  • 17.2” x 16.9" x 1.7" (436.88 x 429.26 x 43.18 mm)


Weight

  • 28 lb. (12.7kg) in box

  • 18 lb. (8.2kg) server only


Power

  • 100-240 VAC 50/60 Hz (Dual, redundant power supplies)

  • 190W typical, 245W Maximum


Environment

  • Safe Operating Temperature: 5 to 35 C (41 to 95 F)

  • Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)

  • Operating Relative Humidity: 8-90% noncondensing

  • Nonoperating Relative Humidity: 5-95% noncondensing
