OG-FiDO-4

4 通道 openGear SDI/LC 光纤转换器

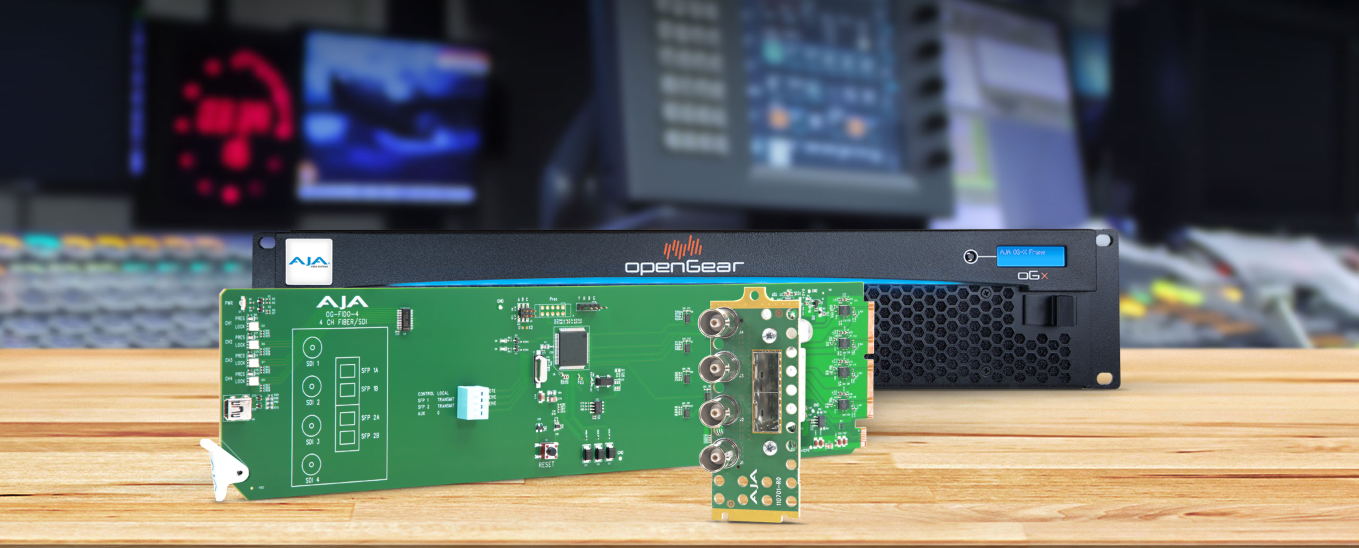

产品概述

OG-FiDO-4 系列为广播、制作、体育、现场活动、宗教场所、园区部署以及专业 AV 基础设施提供高密度的四通道 SDI 与光纤转 换。针对摄像机数量持续增长、SDI 传输距离较长、对更高光纤密度有需求的应用场景，OG-FiDO-4 在单台 openGear 机框内可支持 多达 40 路独立的 SDI / 光纤通道。

OG-FiDO-4 系列基于统一的四通道架构构建，针对 12G-SDI 单模、3G-SDI 单模和 3G-SDI 多模 LC 光纤提供九种配置。可在四通 道发射、四通道接收，或两通道发射 / 两通道接收型号之间选择，以匹配每一种安装环境的信号方向与光纤需求。

全部四路 SDI BNC 连接均为独立且完全隔离，可同时承载不同的、受支持的 SDI 数据速率。自动数据速率检测与时钟重整有助于维 持信号完整性；同时，SDI 辅助数据（包括 HDR 元数据）透明地穿过信号路径。通过 openGear DashBoard 软件进行远程监控，可 提供集中的运行状态可见性，并配合板载的 Input Present 与 SMPTE Lock 指示灯，实现快速的本地状态确认。


特性

  • 独立、完全隔离的 SDI 通道

  • 单台 openGear 机框内最多 40 路 SDI / 光纤通道

  • 基于统一四通道架构的九种配置

  • 12G-SDI 与 3G-SDI 型号可选

  • 单模与多模 LC 光纤配置

  • 四通道发射、四通道接收，以及 2 发 / 2 收配置

  • 可同时承载不同的、受支持的 SDI 数据速率

  • 自动 SDI 数据速率检测与时钟重整

  • 支持 HDR（高动态范围）视频

  • SDI 辅助数据透传

  • 支持 ASI 信号通过光纤传输

  • 通过 openGear DashBoard 软件远程监控

  • Input Present 与 Input SMPTE Lock 指示灯

  • 兼容现款 AJA FIBERLC TX 与 RX SFP 模块

  • 支持热插拔

  • 附含后部 I/O 卡

  • 每张卡需占用 2 个 openGear 机框槽位

  • 最大功耗 8.0 瓦

  • 五年保修

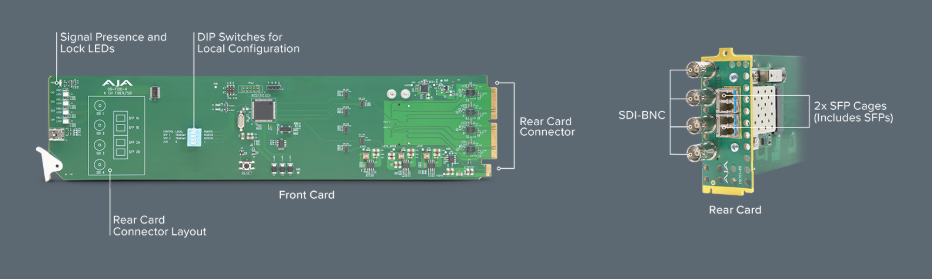

OG-FiDO-4系列连接示意




四路独立通道  九种配置

OG-FiDO-4 架构在紧凑的双槽位 openGear 设计中，将四路独立的 SDI BNC 连接与四路光纤通道相结合，构成九种光纤配置。这一通用硬件架构为构建高密度光纤传输提供了一致的方法，同时使每一种卡配置都能与信号路径的需求相匹配。



OG-FiDO-4 系列 · 各产品配置

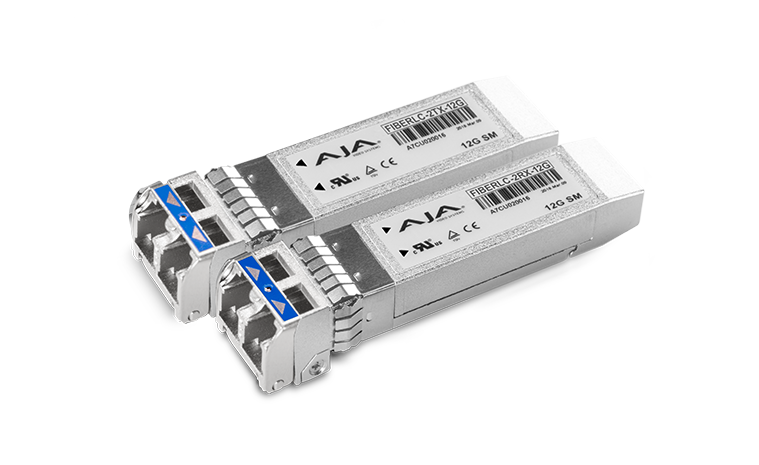

12G 单模配置

通过单模 LC 光纤实现高密度四通道 12G-SDI 传输。

OG-FiDO-4T-12G

  • 4 通道 12G-SDI 转单模 LC 光纤发射器

  • 使用两个 AJA FIBERLC-2TX-12G SFP 模块，提供四条独立的 12G-SDI 转光纤发射路径。

OG-FiDO-4R-12G

  • 4 通道单模 LC 光纤转 12G-SDI 接收器

  • 使用两个 AJA FIBERLC-2RX-12G SFP 模块，提供四条独立的光纤转 12G-SDI 接收路径。

OG-FiDO-4X-12G

  • 4 通道 12G-SDI / 单模 LC 光纤，2 发 / 2 收

  • 在单张卡上组合两条 12G-SDI 转光纤发射路径与两条光纤转 12G-SDI 接收路径，使用一个 FIBERLC-2TX-12G 和一个 FIBERLC-2RX-12G，实现同时双向转换。

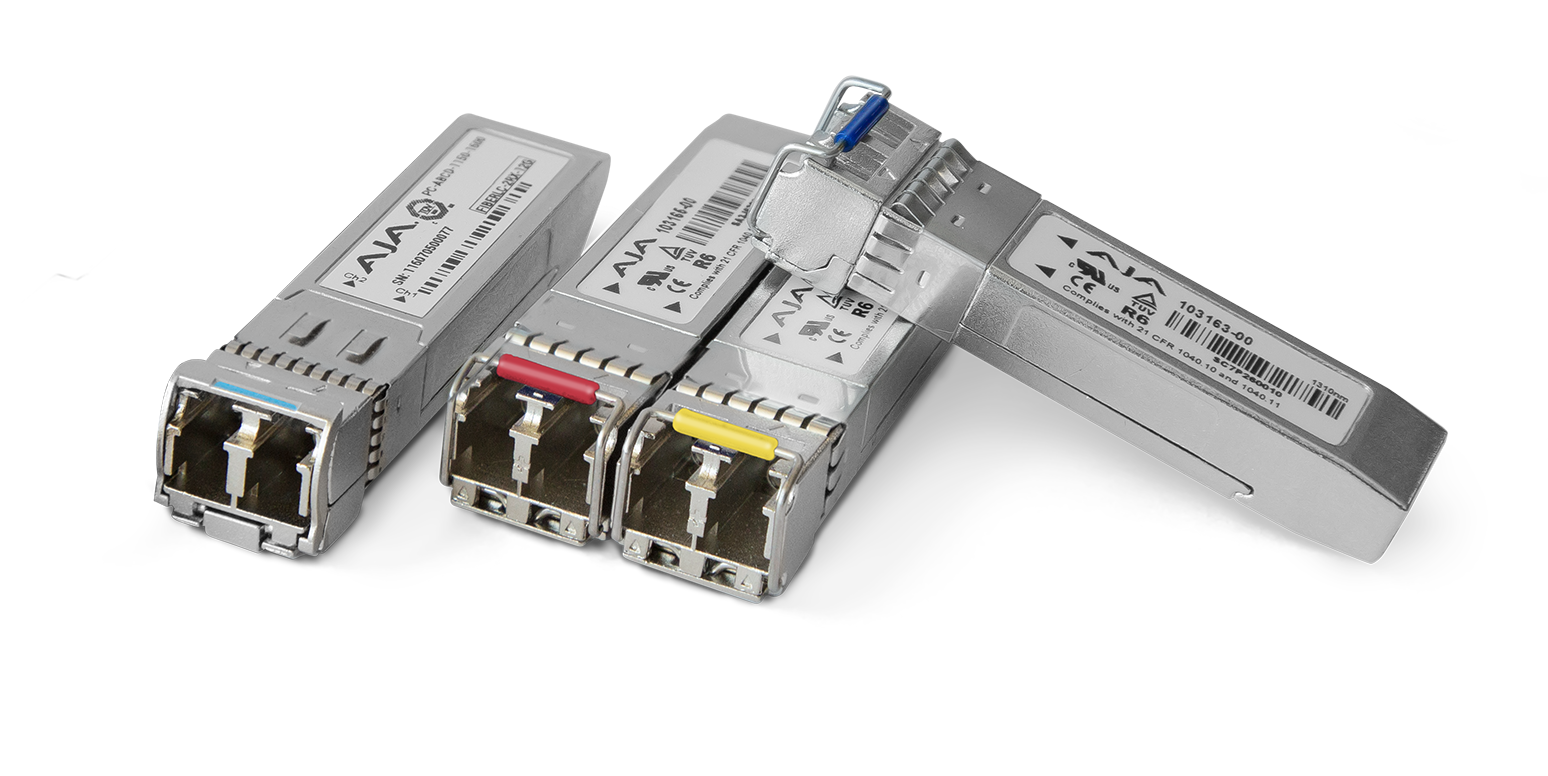

7826-LC SFPs.png

3G 单模配置

通过单模 LC 光纤实现四通道 3G-SDI 传输。

OG-FiDO-4T

  • 4 通道 3G-SDI 转单模 LC 光纤发射器

  • 使用两个 AJA FIBERLC-2-TX SFP 模块，提供四条独立的 3G-SDI 转光纤发射路径。

OG-FiDO-4R

  • 4 通道单模 LC 光纤转 3G-SDI 接收器

  • 使用两个 AJA FIBERLC-2-RX SFP 模块，提供四条独立的光纤转 3G-SDI 接收路径。

OG-FiDO-4X

  • 4 通道 3G-SDI / 单模 LC 光纤，2 发 / 2 收

  • 组合两条 3G-SDI 转光纤发射路径与两条光纤转 3G-SDI 接收路径，使用一个 FIBERLC-2-TX 和一个 FIBERLC-2- RX，实现同时双向转换。

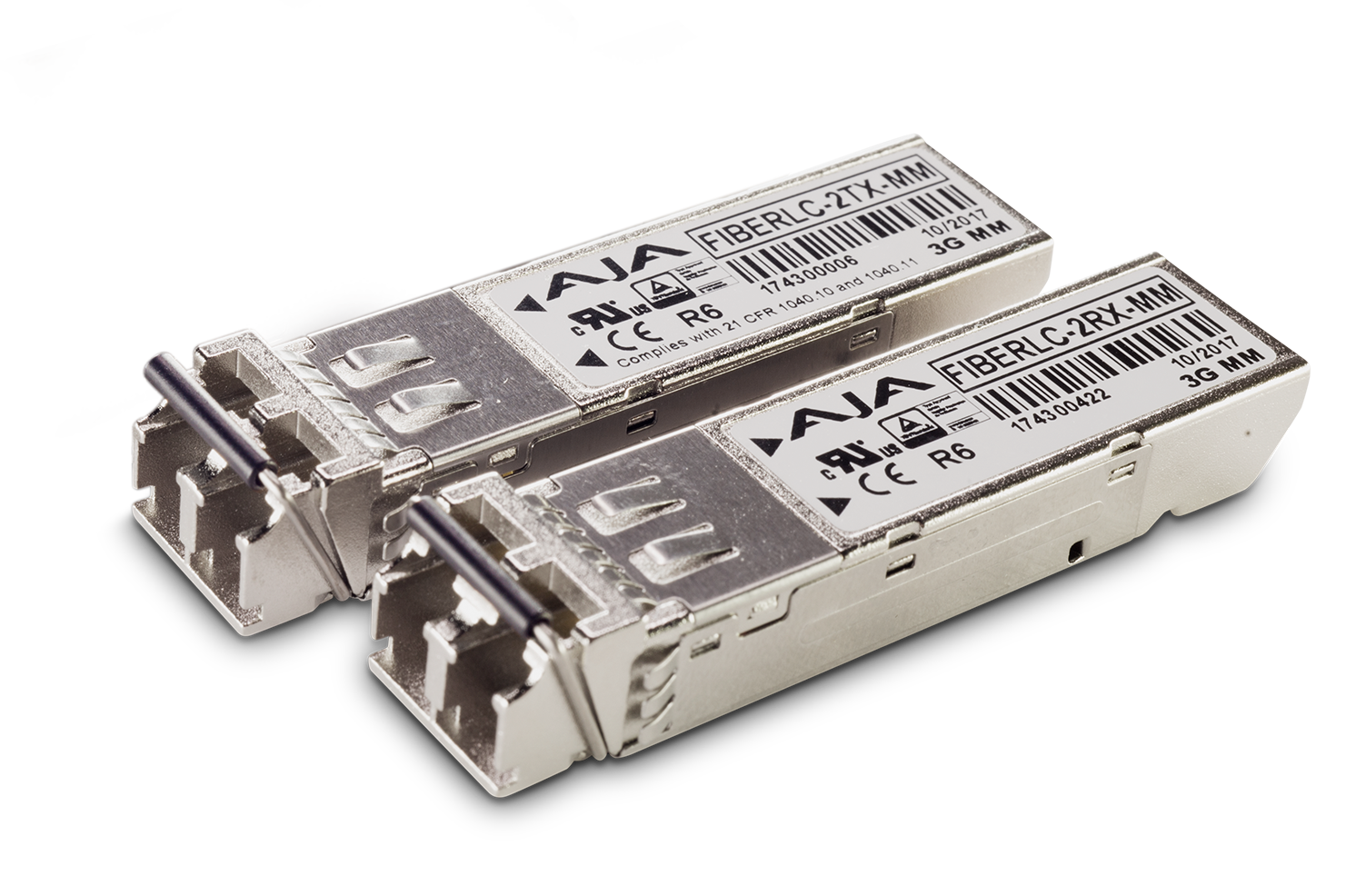

3G 多模配置


面向使用多模 LC 光纤的安装环境，实现四通道 3G-SDI 传输。

OG-FiDO-4T-MM

  • 4 通道 3G-SDI 转多模 LC 光纤发射器

  • 使用两个 AJA FIBERLC-2TX-MM SFP 模块，提供四条独立的 3G-SDI 转光纤发射路径。

OG-FiDO-4R-MM

  • 4 通道多模 LC 光纤转 3G-SDI 接收器

  • 使用两个 AJA FIBERLC-2RX-MM SFP 模块，提供四条独立的光纤转 3G-SDI 接收路径。

OG-FiDO-4X-MM

  • 4 通道 3G-SDI / 多模 LC 光纤，2 发 / 2 收

  • 组合两条 3G-SDI 转光纤发射路径与两条光纤转 3G-SDI 接收路径，通过多模 LC 光纤，使用一个 FIBERLC-2TX- MM 和一个 FIBERLC-2RX-MM，实现同时双向转换。



HDR 透传支持


HDR（High Dynamic Range，高动态范围）相比 SDR（Standard Dynamic Range，标准动态范围）信号，能够显示更宽广、更丰富的色彩范围，更明亮的白色，以及更深、更暗的黑色。这使您的画面呈现出更具“动态感”的观感，并让自然、逼真的色彩得以传达给您的观众。



openGear 兼容性

openGear 标准确保 AJA 卡与来自经认证的 openGear 合作伙伴的其他 openGear 产品兼容。伴随不断扩充的产品清单，openGear 已成为专业机架式解决方案的标准。

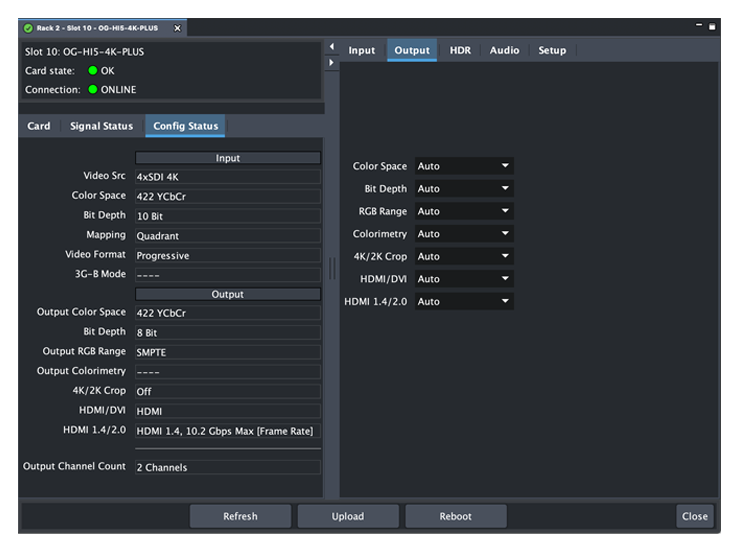

DashBoard 软件

Ross DashBoard 软件可在 macOS、Windows 和 Linux 上快速、便捷地配置 openGear 卡。

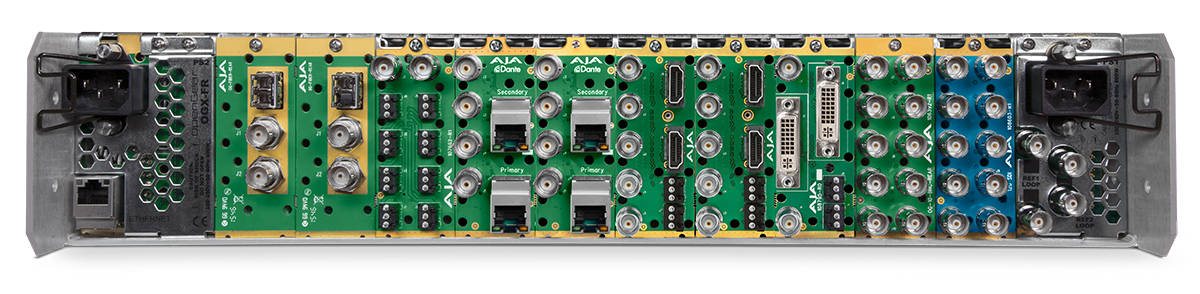

灵活 I/O

模块化后面板允许按卡自定义 I/O 连接（随单卡附含）。

故障保护

可选冗余电源在主电源故障时提供第二路电源。

以太网接入

标准以太网连接允许通过 Ross  DashBoard 软件应用访问机框，以实现整体机框通信。机框内可安装可选的单卡以太网接入，用于与兼容的  openGear 卡进行高级通信。


技术参数

OG-FiDO-4T-12G

  • Video Formats

    • 270 Mbps - 12 Gbps, format agnostic (150 Mbps MADI)



  • Video Input Digital

    • 4-channel independent 12G-SDI BNC connectors, SMPTE 259/292/424/2081/2082



  • Video Output Digital

    • 4-channel independent 12G-SDI Single Mode LC Fiber connectors, SMPTE 297/259/292/424/2081/2082

    • Nominal Wavelength: Tx 1260 nm (Min), 1310 nm (Typ), 1360 nm (Max)

    • Optical Power: -5 dBm (Min), 0.5 dBm (Max)

    • Extinction Ratio: 3.5 (Min)



  • Reclocking

    • 150 Mbps, 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.967 Gbps, 2.970 Gbps, 5.934 Gbps, 5.940 Gbps, 11.868 Gbps, 11.880 Gbps - Auto Select

    • All other rates are passed through and not reclocked

OG-FiDO-4R-12G

  • Video Formats

    • 270 Mbps - 12 Gbps, format agnostic (150 Mbps MADI)



  • Video Input Digital

    • 4-channel independent 12G-SDI Single Mode LC Fiber connectors, SMPTE 297/259/292/424/2081/2082

    • Nominal Wavelength: Rx 1260 nm (Min), 1620 nm (Max)

    • Optical Sensitivity: -9 dBm (Max) for 12 Gbps, -10 dBm (Max) for 270 Mbps, 1.5 Gbps, 3 Gbps & 6 Gbps

    • Overload Power: -2 dBm (Min)



  • Video Output Digital

    • 4-channel independent 12G-SDI BNC Outputs, SMPTE 259/292/424/2081/2082



  • Reclocking

    • 150 Mbps, 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.967 Gbps, 2.970 Gbps, 5.934 Gbps, 5.940 Gbps, 11.868 Gbps, 11.880 Gbps - Auto Select

    • All other rates are passed through and not reclocked

OG-FiDO-4X-12G

  • Video Formats

    • 270 Mbps - 12 Gbps, format agnostic (150 Mbps MADI)



  • Video Input Digital

    • 2-channel independent 12G-SDI BNC connectors, SMPTE 259/292/424/2081/2082

    • 2-channel independent 12G-SDI Single Mode LC Fiber connectors, SMPTE 297/259/292/424/2081/2082

    • Nominal Wavelength: Rx 1260 nm (Min), 1620 nm (Max)

    • Optical Sensitivity: -9 dBm (Max) for 12 Gbps, -10 dBm (Max) for 270 Mbps, 1.5 Gbps, 3 Gbps & 6 Gbps

    • Overload Power: -2 dBm (Min)



  • Video Output Digital

    • 2-channel independent 12G-SDI BNC Outputs, SMPTE 259/292/424/2081/2082

    • 2-channel independent 12G-SDI Single Mode LC Fiber connectors, SMPTE 297/259/292/424/2081/2082

    • Nominal Wavelength: Tx 1260 nm (Min), 1310 nm (Typ), 1360 nm (Max)

    • Optical Power: -5 dBm (Min), 0.5 dBm (Max)

    • Extinction Ratio: 3.5 (Min)



  • Reclocking

    • 150 Mbps, 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.967 Gbps, 2.970 Gbps, 5.934 Gbps, 5.940 Gbps, 11.868 Gbps, 11.880 Gbps - Auto Select

    • All other rates are passed through and not reclocked

OG-FiDO-4T

  • Video Formats

    • 270 Mbps - 3 Gbps, format agnostic (150 Mbps MADI)



  • Video Input Digital

    • 4-channel independent 3G-SDI BNC Inputs, SMPTE 259/292/424



  • Video Output Digital

    • 4-channel independent Single Mode LC Fiber Outputs, SMPTE 297

    • Nominal Wavelength: 1310 nm

    • Optical Power: -5dBm (Min), 0dBm (Max)

    • Extinction Ratio: 7.5dB (Typ)



  • Reclocking

    • 150 Mbps, 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.966 Gbps, 2.970 Gbps - Auto Select

    • All other rates are passed through and not reclocked

OG-FiDO-4R

  • Video Formats

    • 270 Mbps - 3 Gbps, format agnostic (150 Mbps MADI)



  • Video Input Digital

    • 4-channel independent Single Mode LC Fiber Inputs, SMPTE 297

    • Nominal Wavelength: 1260 - 1620 nm

    • Optical Sensitivity: -18dBm (Max)

    • Overload Power: -3dBm (Min)



  • Video Output Digital

    • 4-channel independent 3G-SDI BNC Outputs, SMPTE 259/292/424



  • Reclocking

    • 150 Mbps, 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.966 Gbps, 2.970 Gbps - Auto Select

    • All other rates are passed through and not reclocked

OG-FiDO-4X

  • Video Formats

    • 270 Mbps - 3 Gbps, format agnostic (150 Mbps MADI)



  • Video Input Digital

    • 2-channel independent 3G-SDI BNC Inputs, SMPTE 259/292/424

    • 2-channel independent Single Mode LC Fiber Inputs, SMPTE 297

    • Nominal Wavelength: 1260 - 1620 nm

    • Optical Sensitivity: -18dBm (Max)

    • Overload Power: -3dBm (Min)



  • Video Output Digital

    • 2-channel independent 3G-SDI BNC Outputs, SMPTE 259/292/424

    • 2-channel independent Single Mode LC Fiber Outputs, SMPTE 297

    • Nominal Wavelength: 1310 nm

    • Optical Power: -5dBm (Min), 0dBm (Max)

    • Extinction Ratio: 7.5dB (Typ)



  • Reclocking

    • 150 Mbps, 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.966 Gbps, 2.970 Gbps - Auto Select

    • All other rates are passed through and not reclocked

OG-FiDO-4T-MM

  • Video Formats

    • 270 Mbps - 3 Gbps, format agnostic (150 Mbps MADI)



  • Video Input Digital

    • 4-channel independent 3G-SDI BNC Inputs, SMPTE 259/292/424



  • Video Output Digital

    • 4-channel independent Multi-Mode LC Fiber Outputs, SMPTE 297

    • Nominal Wavelength: 850 nm

    • Optical Power: -7dBm (Min), -2dBm (Max)

    • Extinction Ratio: 7.5dB (Typ)



  • Reclocking

    • 150 Mbps, 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.966 Gbps, 2.970 Gbps - Auto Select

    • All other rates are passed through and not reclocked

OG-FiDO-4R-MM

  • Video Formats

    • 270 Mbps - 3 Gbps, format agnostic (150 Mbps MADI)



  • Video Input Digital

    • 4-channel independent Multi-Mode LC Fiber Inputs, SMPTE 297

    • Nominal Wavelength: 850 nm

    • Optical Sensitivity: 0dBm (Min), -15dBm (Max)

    • Overload Power: -3dBm (Min)



  • Video Output Digital

    • 4-channel independent 3G-SDI BNC Outputs, SMPTE 259/292/424



  • Reclocking

    • 150 Mbps, 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.966 Gbps, 2.970 Gbps - Auto Select

    • All other rates are passed through and not reclocked

OG-FiDO-4X-MM

  • Video Formats

    • 270 Mbps - 3 Gbps, format agnostic (150 Mbps MADI)



  • Video Input Digital

    • 2-channel independent 3G-SDI BNC Inputs, SMPTE 259/292/424

    • 2-channel independent Multi-Mode LC Fiber Inputs, SMPTE 297

    • Nominal Wavelength: 850 nm

    • Optical Sensitivity: 0dBm (Min), -15dBm (Max)

    • Overload Power: -3dBm (Min)



  • Video Output Digital

    • 2-channel independent 3G-SDI BNC Outputs, SMPTE 259/292/424

    • 2-channel independent Multi-Mode LC Fiber Outputs, SMPTE 297

    • Nominal Wavelength: 850 nm

    • Optical Power: -7dBm (Min), -2dBm (Max)

    • Extinction Ratio: 7.5dB (Typ)



  • Reclocking

    • 150 Mbps, 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.966 Gbps, 2.970 Gbps - Auto Select

    • All other rates are passed through and not reclocked

OG-FiDO-4 Family, User Interface

  • openGear DashBoard network control software via Windows, macOS, or Linux

OG-FiDO-4 Family, Size

  • openGear standard form factor, front slot and rear card

  • Two slots required for each card

OG-FiDO-4 Family, Weight

  • 0.5 lb (0.3 kg)

OG-FiDO-4 Family, Power

  • openGear frame compatible, 8.0 watts max per card

OG-FiDO-4 Family, Environment

  • Safe Operating Temperature: 0 to 40 C (32 to 104 F)

  • Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)

  • Operating Relative Humidity: 10-90% noncondensing

  • Operating Altitude: <3,000 meters (<10,000 feet)

工作流程

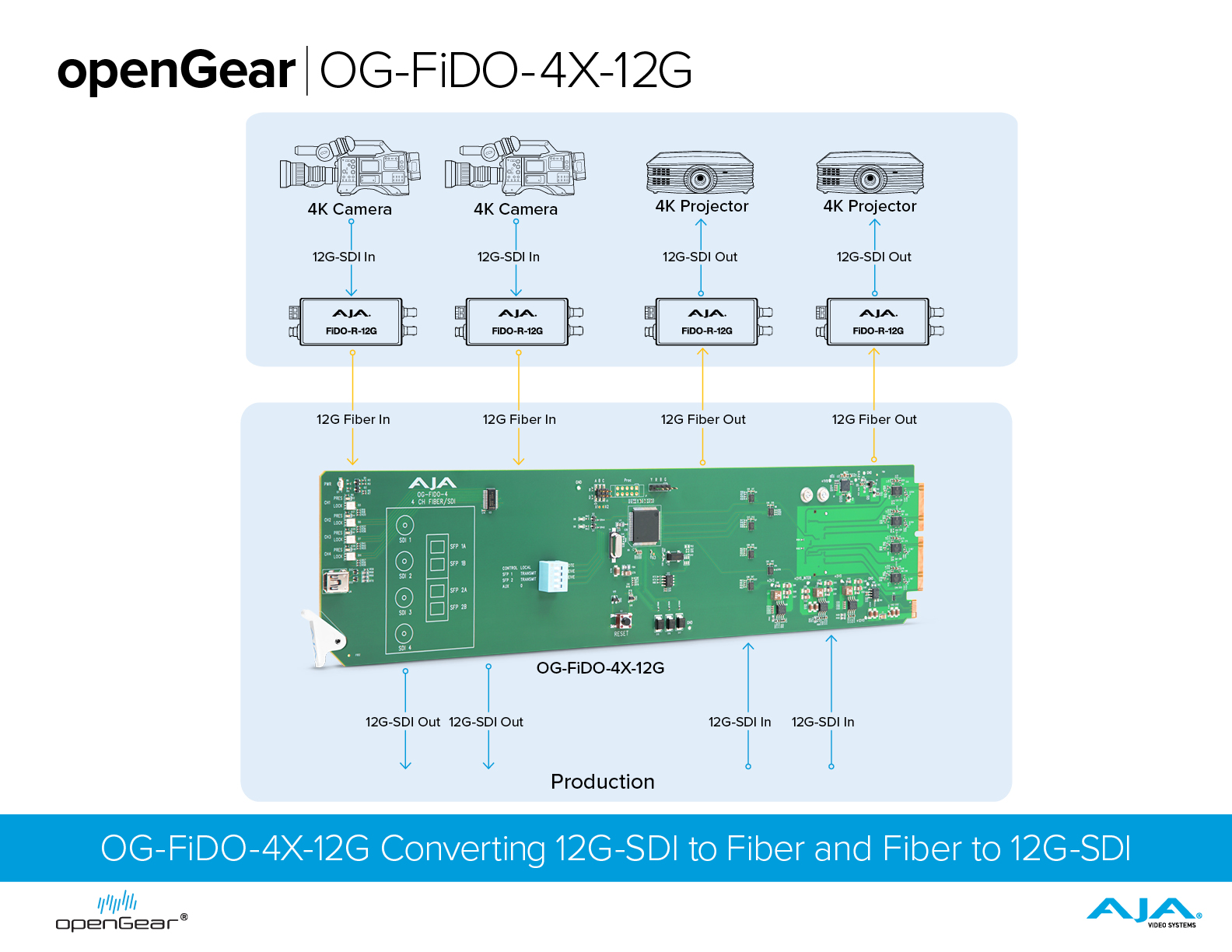

1.jpgOG-FiDO-4X-12G —双向 12G-SDI 与光纤传输

制作工作流常常要求信号在同一光纤基础设施上双向传输。OG-FiDO-4X-12G 在单张 openGear 卡上组合两个发射通道与两个接收通道，为同 时、双向的转换提供四条独立信号路径。

在该工作流中，两路 12G-SDI 摄像机信号被转换为光纤，以传输进入制作环节；同时两路  12G-SDI 制作输出被转换为光纤，以送往远端  4K 投影机。在每个端点，AJA FiDO Mini- Converter 提供对应的 SDI / 光纤转换。2  发 / 2 收配置将两个方向整合到单张双槽位  openGear 卡上，在简化双向 12G-SDI 光纤传输的同时，提升了制作环境内的通道密度。

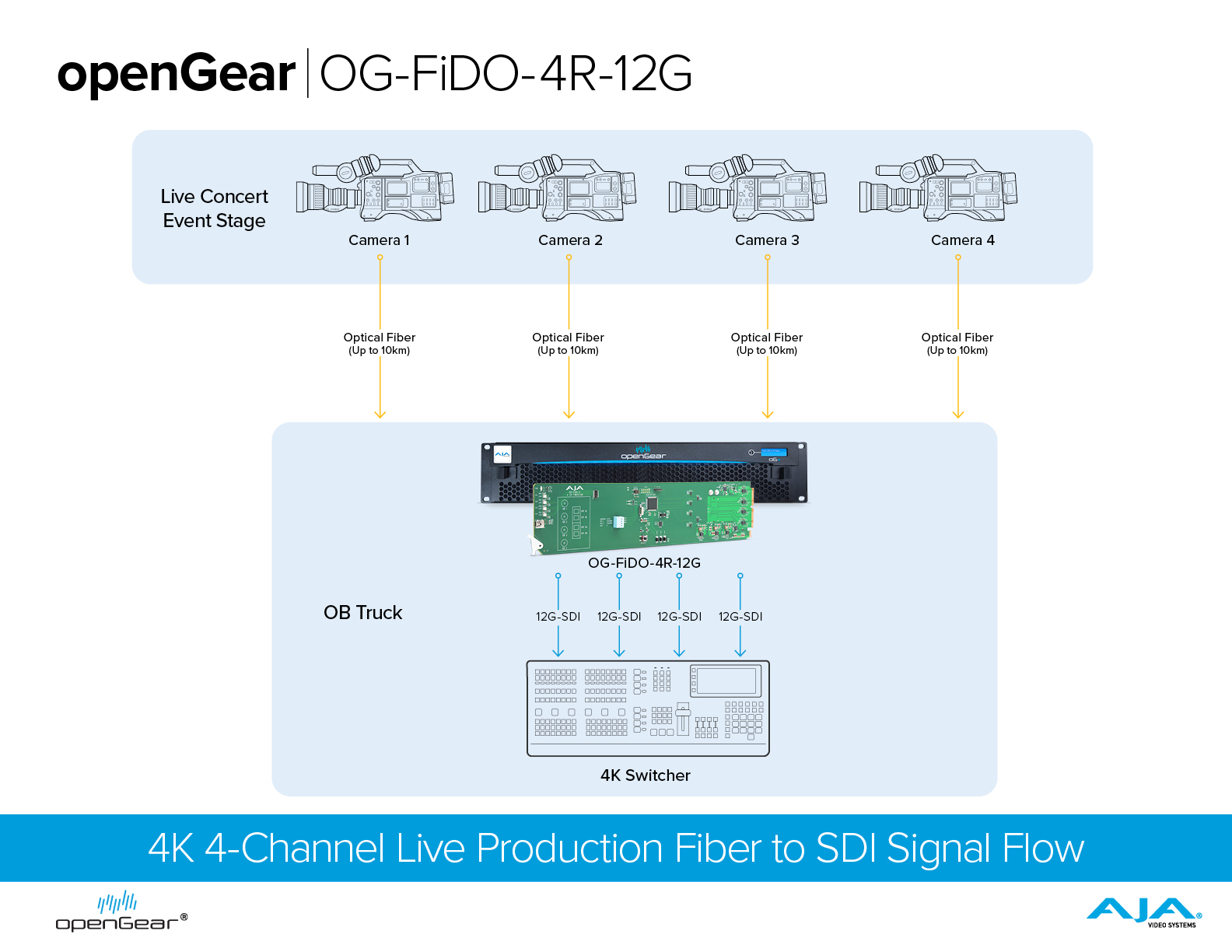

2.jpgOG-FiDO-4R-12G —将摄像机信号回传至制作环节

大型现场制作可能将摄像机布置在铜轴 SDI 线缆实际可及范围之外的远 处。在该工作流中，来自现场活动舞台的四路 12G-SDI 摄像机信号通过单模光纤传输，距离最远可达 10 公里（32,808 英尺）。OG-FiDO-4R-12G 安装于转播车（OB truck）中，接收全部四路光信号并将其转换为独立的 12G-SDI 输出，供制作切换台使用。单张卡上的四个接收通道提供了一种高密度的方式，将远端摄像机信号回传至制作环节，同时保持未压缩的12G-SDI 信号质量。

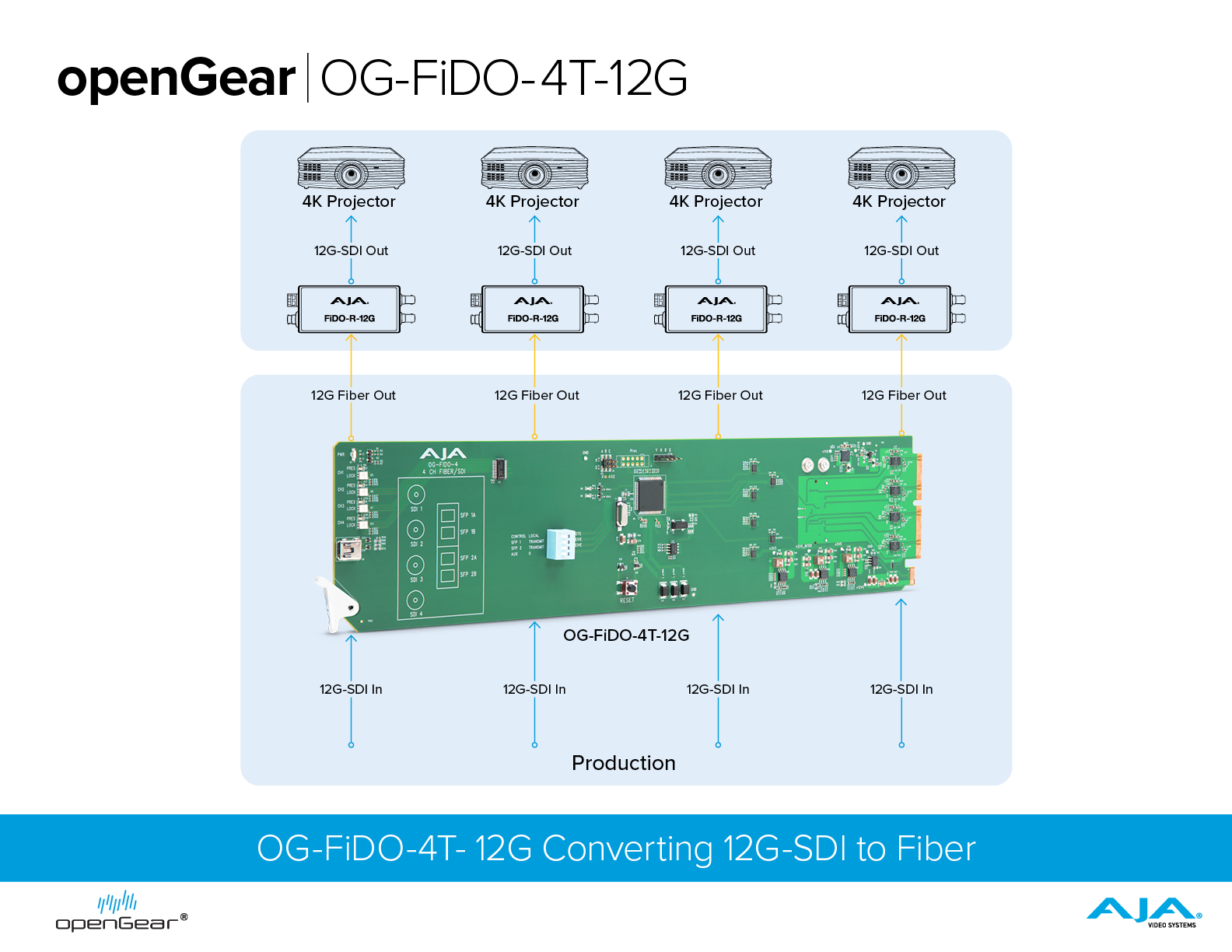

OG-FiDO-4T-12G —12G-SDI 转光纤传输

制作工作流常常要求信号通过光纤基础设施发送至多个显示输出。OG-FiDO-4T-12G 在单张 openGear 卡上提供四个发射通道，为同时转换提供四条独立信号路径。

在该工作流中，四路 12G-SDI 制作输出被转换为光纤，以送往四台远端 4K 投影机。在每个端点，AJA FiDO Mini-Converter 提供对应的光纤转 SDI 转换。
